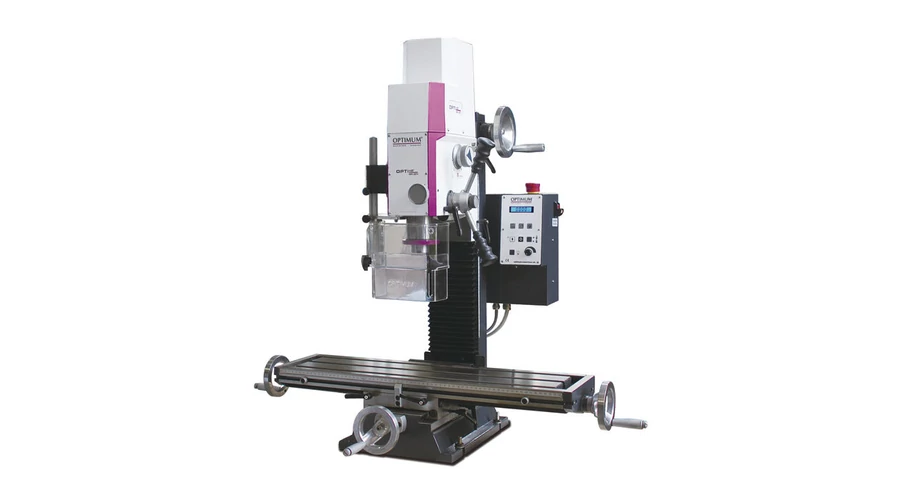

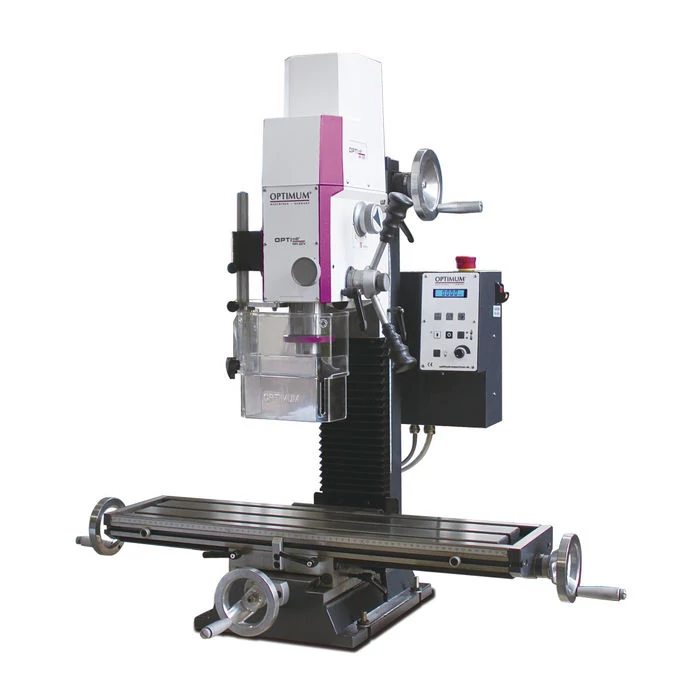

OPTImill MH 22V fúró-marógép Optimum: 3338135

Ár:
783.366 Ft
626.693 Ft + ÁFA ( 795.900 Ft )
Kedvezmény: 156.673 Ft
Az akció időtartama:
2020. 12. 01. - 2021. 04. 30.
Gyártó cikkszám: 3338135
Cikkszám: U283122
A fenti ár a szállítási költséget nem tartalmazza!
Elérhetőség: Rendelésre
Gyártó:

Leírás

Részletes termék adatok:

Beschreibung

Stabile Bohr-Fräsmaschine mit elektronisch stufenlos regelbarem Antrieb. MH 22VD mit digitaler Positionsanzeige DRO 5
Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
EMV-Filterklasse B (Einsatz in Privathaushalten)
Alle Führungen sind geschliffen und sichtgeschabt (Öltaschen für die Schmierung)
Präzise verarbeitet
Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
Sicherheitselektrik in 24 Volt-Ausführung
Faltenbalg als Führungsschutz
Rechts-/Linkslauf
Bohr-Fräskopf um
� 90 neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
Maschinenlampe
Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile für größtmöglichen Schutz des Anwenders
Gut lesbare Drehzahlanzeige und Tiefenanzeige, umschaltbar mm/zoll
Feinvorschub
MH 22VD: Inklusive digitale Positionsanzeige DRO5 und Magnetbänder in allen drei Achsen
Ausstattungsdetails

Steuerelektronik
Integrierte Relais-Steuerung
Motor
Zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung
Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung
Z-Säule und X-Achse
Vorbereitete Nut für die nachträgliche Montage der Magnetbänder
Bedienpanel
Bedienerfreundliche Folientastatur
Gut ablesbares digitales Drehzahldisplay
Übersichtlich
Not-Halt-Schlagschalter
Energiekette
Schonende Leitungsführung
Kegelrollenlager
Hohe Rundlaufgenauigkeit ≤ 0,015 mm in der Pinole gemessen
Säule
Beidseitig um 30 mm versetzbar
Bei geschwenktem Kopf, längere Verfahrwege und zentrische Bearbeitung des Werkstückes möglich
Rückseite mit Bohrung
Leichtes Ölen der Trapezspindel oder Fetten der Kugelumlaufspindeln
Kreuztisch
Massiv
Präzise oberflächenbearbeitet
Mit T-Nuten
Nachstellbare Keilleisten
Über 3 Handräder verstellbar
Einstellbare Endanschläge
Y-Achse
Vorbereitete Nut für die nachträgliche Montage der Magnetbänder

Technische Daten

Länge 945 mm
Breite/Tiefe 650 mm
Höhe 950 mm
Gewicht (Netto) 120 kg
Leistung Antriebsmotor 0,95 kW
Anschlussspannung 230 V
Phase(n) 1 Ph
Stromart ~
Netzfrequenz 50 Hz
Messerkopfgröße max. 52 mm
Schaftfräsergröße max. 12 mm
Vertikalspindel Ausladung 170 mm
Vertikalspindel Spindelaufnahme BT 20
Vertikalspindel Drehzahlbereich 90 - 3000 min-1
Vertikalspindel Anzahl der Drehzahlbereiche 2
Vertikalspindel Steuerung der Drehzahlregelung elektronisch
Horizontalfrästisch Länge 700 mm
Horizontalfrästisch Breite 180 mm
Abstand Vertikalspindel - Horizontalfrästisch min. 370 mm
Abstand Vertikalspindel - Horizontalfrästisch max. 370 mm
Horizontalfrästisch T-Nuten Größe 12 mm
Horizontalfrästisch T-Nuten Anzahl 3
Horizontalfrästisch T-Nuten Abstand 63 mm
Horizontalfrästisch Traglast max. 50 kg
Verfahrweg X-Achse manuell 480 mm
Verfahrweg Y-Achse manuell 175 mm
Verfahrweg Z-Achse manuell 370 mm
Bohrleistung Stahl (S235JR) 20 mm
Dauerbohrleistung Stahl (S235JR) 16 mm
Vertikalspindel Drehbereich Fräskopf Z - X Ebene 90 Grad
Vertikalspindel Pinolendurchmesser 60 mm
Vertikalspindel Pinolenhub 50 mm
Tömeg: 115 kg
